Aulas de LED

O que é um LED?

A palavra LED é uma abreviatura de “Light Emitter Diodo”, ou “Diodo Emissor de Luz”. Este componente eletrônico é capaz de transformar energia elétrica em luz.

Por ser um componente que possui diversas formas de utilização, é facilmente encontrado em quase todos os aparelhos eletrônicos. Também pode ser utilizado em diversas aplicações como por exemplo: semáforos, painéis, números em relógios digitais, dentre outras infinitas possibilidades.

Polarização

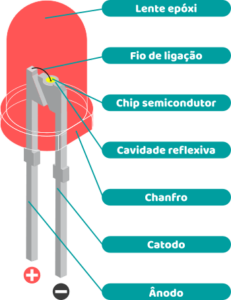

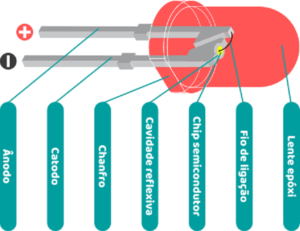

Sendo um componente bipolar, possui dois terminais: ânodo (terminal maior) e catodo (terminal menor). A forma pela qual os mesmos estão polarizados, determina a passagem da corrente elétrica, resultando a ocorrência de luz no led.

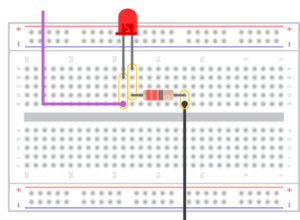

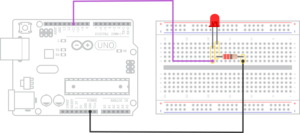

Montagem dos componentes

Logo abaixo temos a lista de componentes utilizado neste exemplo, e sua ligação com o Arduino.

- - - - 1 x Arduino Uno SMD
      - 1 x Cabo USB para comunicação
      - 1 x Protoboard 400 pontos
      - 1 x Led de 5mm
      - 1 x Resistor 220Ω
      - 2 x Jumpers macho/macho
    Código exemplo

    Neste exemplo faremos o led piscar, ficando um segundo aceso e um segundo apagado infinitamente.

    //* Blink – Acende um LED por um segundo e depois apaga por um segundo, repetidamente */

    void setup() {

    pinMode(11, OUTPUT); // inicializa o pino digital 11 como uma saída

    }

    void loop() {

    digitalWrite(11, HIGH); // acende o LED

    delay(1000); // espere um segundo

    digitalWrite(11, LOW); // desligue o LED

    delay(1000); // espere um segundo

    }
